第一条  医院引导标识的设置应按照各级导向标识指示功能的不同并根据各医院实际，放置在建筑物（外）醒目的位置。

第二条  医院引导标识的设置必须完整，指示清晰；色彩上应整体统一，与医院整体环境相协调。

第三条  一级导向标牌标识图片的设置

一级导向标识的设置应根据各医院的实际情况进行设置，应符合人的视觉习惯，并能保证人体在离目标标识牌前2--10米处开始就能清晰辨认标识上的有效文字和容。

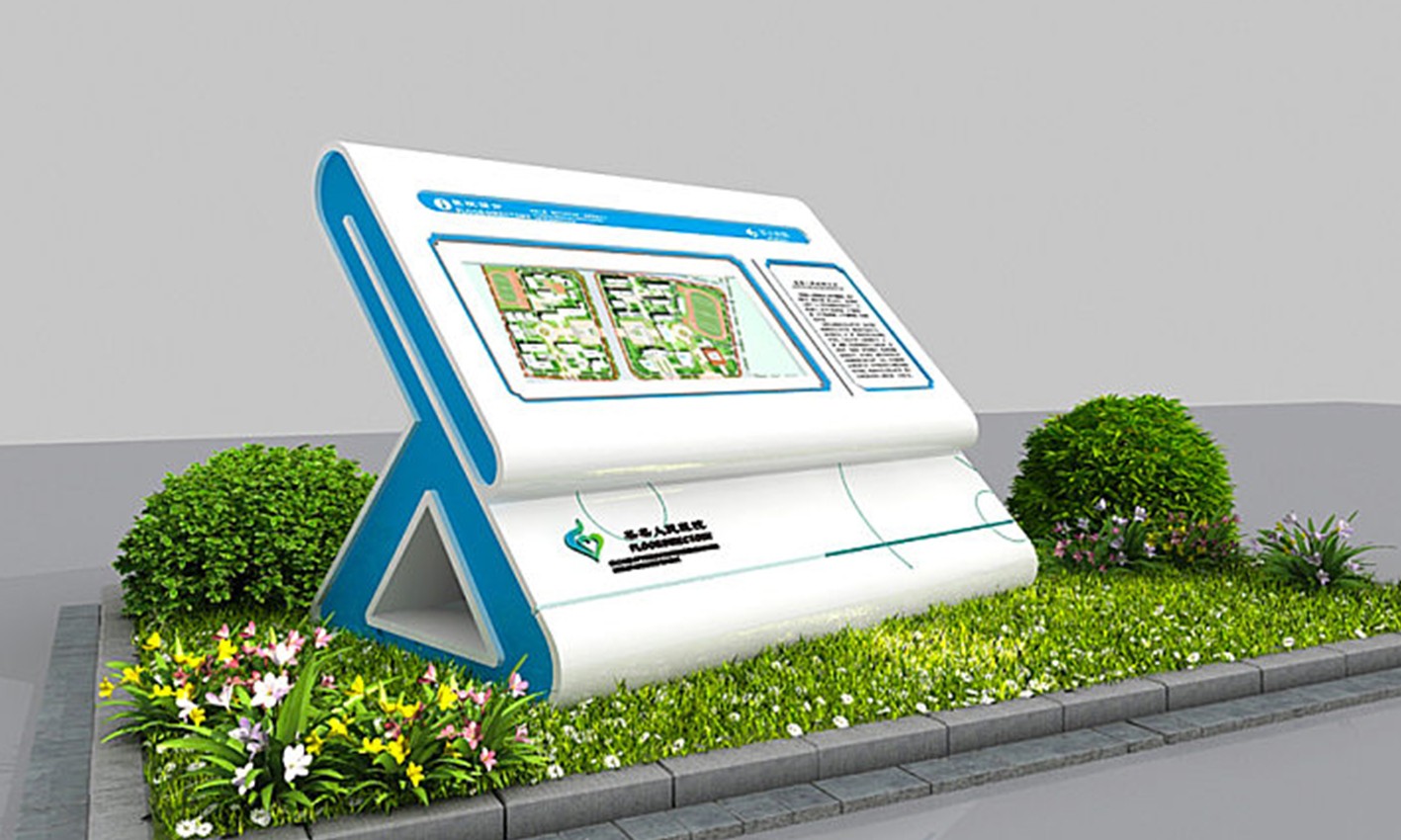

1、医院名称标识一般应设置在医院主入口处或主建筑物等醒目位置。外形尺寸大小由医院根据实际情况设置。如需夜间发光，应采用节能设施的照明设计，其支架应由专业单位设计、安装，并确保其安全性。

2、总平面图应设置在医院的各个入口处或门诊大厅明显位置。采用立地式方式，平面图必须清晰，需要有指北方向和平面图设置的当前位置。

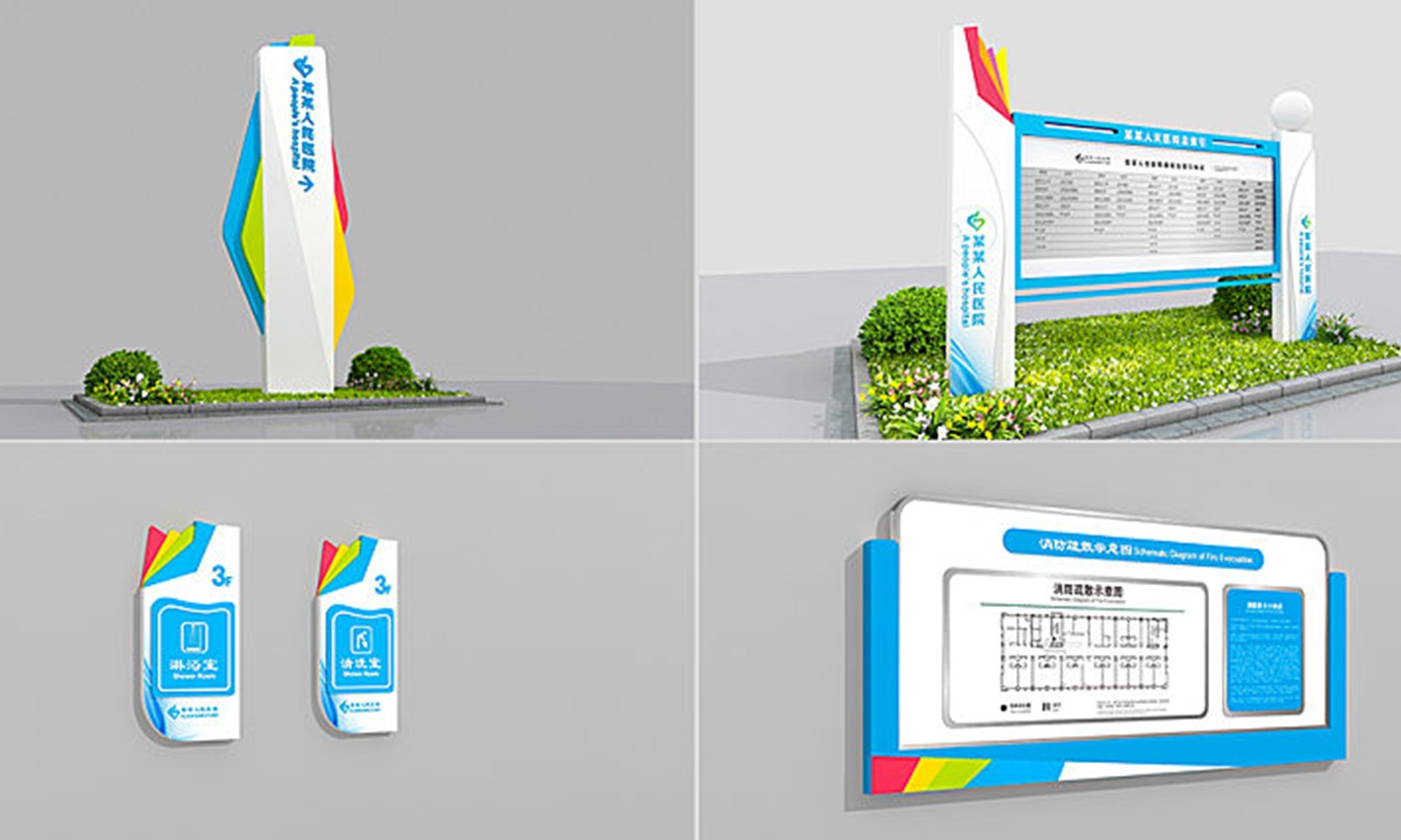

3、道路及建筑导向标识、各单体建筑名称标识采用立地式或贴墙式两种方式。立地式外形尺寸规格围为：高（1800mm—2400mm）×宽（500mm—900mm）；贴墙式外形尺寸根据所安装高度和安装墙面大小来确定。

4、无障碍通道标识上图形符号及有效文字离地为1200mm。

5、急救通道标识建议使用红色（色值为C0M100Y100K0）。

6、室外宣传栏规格为高2200mm×宽3000mm。

需夜间使用标识：如急诊、急救通道等应有发光标识，必须采用节能措施的照明设计。

一级导向标识的设置位置必须保证不会因其设置而对人体造成伤害，立地式标识应设置在通道的两侧。

第四条  二级导向医院标识设计方案的设置

1、当前建筑楼层索引，可采取立地式和贴墙式两种形式。

立地式：

（1）长1700mm×宽1400mm×高1500mm，此规格适宜在小空间中使用。

（2）长3000mm×宽1400mm×高1200mm，此规格适宜在大空间中使用。

（3）高2000mm×宽800mm；此规格适宜在自动扶梯旁或电梯厅中使用。

贴墙式：

（1）竖向版式的宽度在800mm—1300mm之间，高度根据楼层多少而定；

（2）横向版式的高度1200mm—1500mm，宽度根据楼层多少而定。

2、敞开空间指示牌（如科室指引标识、诊区和病区多向指示牌、挂号、划价、收费、药房等窗口牌）采用悬挂式或贴墙式两种形式，其宽度不超过4米，高度在280mm—450mm之间。

3、楼道悬挂式多向指示牌的宽度建议为楼道宽度的75%；指示牌高度在280mm—450mm之间。

4、各科宣传栏规格为高1200mm×宽1200mm（宽度视安装处墙面大小以600mm为增幅；最宽不超过6000mm。

5、悬挂式标识牌根据GB/T 15566-1995来设置，即在悬挂式标识牌的底边距离地面的高度不小于2米。

第五条 三级导向医院标识系统的设置

1、贴墙横式的诊疗科室牌、行政办公室牌规格为高(217--290）mm×宽(300—320)mm。

2、挂墙竖式的诊疗科室牌、行政办公室牌规格为：高317mm×宽157mm；

3、挂墙横式的诊疗科室牌、行政办公室牌规格为：高120mm×宽300mm。

4、病房号牌规格为（1）高290mm×宽300mm；（2）高277mm×宽300mm；（3）高247mm×宽320mm。

5、楼层牌规格为（1）高300mm×宽300mm；（2）高360mm×宽360mm。

6、无障碍设施牌、安全类警示牌、消防类警示牌、公共设施牌规格为（1）高230mm×宽390mm（大），高250mm×宽180mm（小）；（2）高200mm×宽320mm（大），高170mm×宽140mm（小）；（3）高217mm×宽300mm（大），高210mm×宽162mm（小）。

7、挂墙式标识的设置必须符合 GB/T 15566-1995中规定，即标识牌底边离地不低于2米。

8、贴墙式标识的设置应符合人的视觉习惯，即设置高度为标识牌底边离地1.7米—1.9米之间。
